タイマー式長距離無線パトランプ警報システム-100〜300m先のパトランプを押しボタンで操作、タイマー設定された時間だけ回転します。

押しボタン送信機のボタンを一度押すと電波で離れたパトランプが数十秒間〜数分間だけ回転します。操作可能距離100〜300m。回転時間はタイマー回路で制御します。



押しボタン送信機のボタンを一度押すと100〜300m離れたパトランプが数十秒間〜数分間だけ回転します。パトランプの1回の回転時間は受信機に内蔵されたタイマー回路で制御します。



確かなクオリティ。たくさんの工場や倉庫、作業現場、事務所や店舗なので無線誘導や業務連絡に使われています。日本製。





押しボタン送信機のボタンを一度押すと、無線で離れた回転灯を数十秒間だけ駆動します。



ワイヤレスで作業員への注意喚起や担当者の呼び出し、トラックや重機の無線誘導。社内の業務連絡。
駐車場や倉庫、工場内の呼び出し、一人作業の安全対策、建築工事現場などで緊急連絡など御利用いただいています。



駐車場から車が出庫する際に、道路側の車や歩行者へ注意を促す安全装置にも
駐車場から車が出庫する際に、道路側の車や歩行者へ注意を促す安全装置にも。





据え置き式押しボタン特定小電力無線送信機を押した時
据え置き式押しボタン特定小電力無線送信機
自動復帰型押しボタンスイッチを押すと数秒間電波が発信されます。
ワンショット信号。

特定小電力無線。電波の届く距離100〜300m。

タイマー回路内蔵特定小電力無線受信機
押しボタン特定小電力無線送信機から発信された電波を受信すると、パトランプに電源を供給する時間の長さを設定したタイマーがスタートし、パトランプへ電源が供給されて回転を始めます。
タイマー時間が経過すると無線受信機からのパトランプへの電源供給は止まり、パトランプは自動停止します。



パトライト社製表示灯





性能向上のため仕様が予告無く変更になる場合がございます。



本製品は買い取り商品となっております。利用に伴う僅かな電気料金以外に月々の管理費用は必要ありません。
簡単に設置、導入できます。

機器類のご紹介

据え置き式押しボタン送信機
据え置き式押しボタン特定小電力無線送信機
自動復帰型押しボタンスイッチ付き。 リセットボタンのような押しボタンです。
ボタンを押して、手を離すと、バネでボタンが押し戻されます。
ボタンが押されると受信機に向けてワンショット無線信号(2、3秒間)を発信します。
独立送信アンテナ付属。
電源:ACアダプター(AC100V)
※電源端子台方式をご希望の方はご相談ください。





タイマー回路内蔵特定小電力無線受信機
タイマー回路内蔵特定小電力無線受信機
押しボタン送信機からの電波を受けて、 回転灯を作動させます。
電源:ACアダプター(AC100V) 電源端子台方式をご希望の方はご相談ください。
回転灯へタイマー設定された時間だけ電源を供給します。
タイマー回路はタイマー時間固定式が標準です。可変式をご希望の場合はご相談ください。





直径100ミリ小型LED表示灯
現在商品に利用している表示灯です。
パトライト社の小型LED表示灯。受信機に電源ケーブルで接続して使用します。
ブザー内蔵の機種とブザーの内蔵されていない機種をお選びいただけます。外観は同じ。
ブザーの音量は90デシベルで固定。
黄色のパトライト社製小型LED回転灯の外観写真



黄色LED回転の駆動中の写真
黄色ランプの回転時の写真。
LED光源とブラシレスモータ採用により長寿命を実現。メンテナンス工数を大幅に削減し、長期間安心してご使用いただけます。
高所取付で使用される作業車の手配コストや作業工賃の削減に貢献します。



高視認性。新開発のデュアルリフレクタは、2重の反射鏡でLEDの光を効率的に集光。拡張された発光面積により視認性向上。回転灯特有の「走る光」の効果をさらに際立たせます。長寿命化でメンテナンスの心配無要。ブザーを併用することでより注意喚起が可能です。



パトライト社製回転灯、4色からお選びいただけます
色は4色からお選びいただけます。



ランプ部分のサイズ  直径100ミリ 縦140ミリ
電圧AC100V
取付方法  3点ボルト足で取り付け金具に取り付けます。
警告音 ブザー内蔵の機種とブザー無しの機種の2種類からお選びいただけます。ブザーの音量は90dbです。
材質(グローブ/ボディ)ポリカーボネート
適合規格 PSE



回転灯の3点ボルトをブラケットにネジ止めします。その後、壁面にブラケットをネジ止めして固定しします。




回転灯下側に出ている回転灯固定用3点ボルト。壁面固定用ブラケットにボルトを通して固定します。
以下 壁面固定用L字型ブラケットを表示灯(回転灯)に取り付けた写真。
壁面設置用のブラケットを表示灯、回転灯に取り付けた写真







特定小電力無線中継機
特定小電力無線中継機(※必要時)
遠隔送信機から遠隔受信機の間の通信可能距離を延長したり、電波を遮断しやすい障害物を避けるための迂回ルートを作るためなどに使用する機器です。
受信アンテナで遠隔送信機からの電波を受信すると、反対の発信部(中継機本体)から同一の周波数の電波を再送信します。
標準電源:AC100V。





本製品は日本国の電波法に合わせた設計になっております。外国の電波法にはマッチしておりませんので日本国内でご利用いただければと存じます。製品保証も日本国内の使用時のみとなっております。

音声アナウンスを流すこともできます。

以下のような回転灯を利用すると、予め登録された音声アナウンスを流すこともできます。



ホーンスピーカ一体型音声合成回転灯
ホーンスピーカ一体型音声合成回転灯
ランプが回転しながら音声アナウンスを流します。
ホーンスピーカ一体型音声合成回転灯RT-100VF
パトライト社製。
ランプが回転しながら、予め登録された音声アナウンスを流します。



大型ホーン。
音量は大音量の105デシベル〜0デシベルまで内部の音量調節つまみで調節できます。
カラー 赤 黄 緑 青
グローブ ・耐候性、透光性に優れたアクリル樹脂
低音を重視した設計で、耳にやさしい音質です。
防滴構造のため屋外でも使用できます。
納期にお時間をいただく場合がございます。



(予めご用意されている音声アナウンスの例-1つを選択)
車が出庫します。ご注意ください。
車が出入りします。ご注意ください。
車両が出入りしますので通行にご注意ください。
運転します。付近の人は注意してください。
異常が発生しました。点検してください。
危険です。立ち入り禁止区域内で作業しないでください。
材料がひっかかりました。位置を直してください。



※お客様のご希望のオリジナル音声アナウンスのご相談も承ります。

ご予算、商品のお問い合わせ、見積もり依頼

タイマー式長距離無線パトランプ警告システム(特定小電力無線)



1.据え置き式押しボタン送信機1台(屋内用、電源AC100V、外部送アンテナユニット付属)
2.受信機1台(屋内用、電源AC100V、タイマー回路内蔵、外部受信アンテナユニット付属)
3.小型回転灯(直径10センチ、ブザー無し、壁面固定用L字金具付属)1台



上の構成で20万円〜(消費税別)
ご希望の内容をお聞きして個別にお見積もりをさせていただきます。お見積もりは無料です。下の送信欄からお問い合せください。





本製品は受注生産品です。機器構成や運用方法により価格が変わります。
商品についてのご質問とお問い合わせ、お見積もりのご依頼、 機器構成の変更やご要望、
ご相談につきましては下記のお問い合わせ欄から お気軽にお問い合わせください。お見積もりは無料です。
性能向上のため外観が変更になる場合がございます。



納期
受注生産品につきましてはおおよそ2週間前後の御猶予をいただく場合がございます。お問い合わせください。





商品のお問い合わせ先はこちら。
株式会社 LIBERO (リベロ)
〒937-0811 富山県魚津市三田3507-2
TEL:0765-24-2816
FAX:0765-24-2793
post@anzen-mail.com



個人情報の取り扱いについて。
お名前、住所、メールアドレス、内容などプライバシーに関連するものは差し出し人の許可なく外部へは漏らしたり転用したりするような事はございません。






商品のお問い合わせはこちら
商品のお問い合わせはこちらをクリックしてください。





詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください
詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください。

仕様

構成 送信機、受信機、中継機。
特定小電力429.5MHz帯。
無線、特定小電力無線共に、 電波に5桁のデジタルIDコードが重畳されています。
最大チャンネル数は4チャンネル。
送信機(特定小電力無線送信機)
受信機への送信周波数 特定小電力無線
受信機( 特定小電力無線受信機)



無線連絡システムは、送信機と受信機が電波が届く限りどこでも通信できます。同報機能
1台の送信機から複数台の受信機に一斉に無線連絡できます。



個別連絡機能
送信機と受信機はやり取りする電波の周波数は同じですが、IDコードを含んでいるので混信しないグループ(チャンネル)を作る事ができます。

商品への質問と回答

質問1
無線送信機と受信機に間に高低差(10m程)が電波の通信状態は問題ありませんか?
送信機から受信機までの見通しの利かない状態ですと送受信ができない場合がございます。送信機〜受信機の間に丘がある、など。
今回の場合、途中に中継機を入れないと難しいのではないかと思います。





質問2.電波の届く距離を延長できませんか?
遠隔送信機と遠隔受信機の間に建屋や壁などが挟みますと極端に通信距離が短くなる場合がございます。特に鉄骨造り、鉄筋コンクリート造りの建物、土地の起伏(丘)は電波を遮断します。
電波自体は指向性はございませんので、遠隔送信機、遠隔受信機の双方から見通しの利く位置に、特定小電力無線中継機を配置して電波を迂回して飛ばしていくイメージでご検討をいただく事をおすすめします。





質問3.質問 気温がマイナス15度まで下がる寒冷地でもパトランプの使用は問題ないでしょうか?
回転灯はモーターで回転するタイプは寒冷地に弱いようです。モーターを使わずに大量のLEDがグルグル流れるように点滅するタイプですとマイナス30度ぐらいまで使用可能な商品があるようです。





無線受信機とホーンスピーカ一体型音声合成回転灯の接続。





タイマー回路内蔵特定小電力無線受信機を複数台操作することは出来ますか?





タイマー回路を可変式にできませんか?





受信機側でメロディを流す事はできますか?

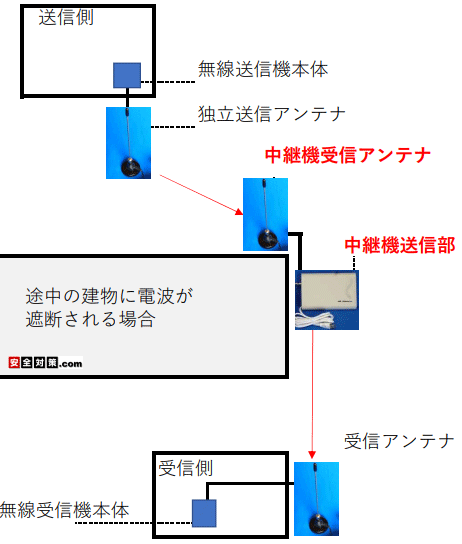

中継機の利用

障害物を避けて電波を送受信しやすい状況を作る事ができます。



送受信機本体と独立した送信アンテナと受信アンテナのイメージ図
送受信機本体と独立した送信アンテナと受信アンテナのイメージ図



送信機本体と受信機本体と少し離れた場所にアンテナを取り付ける事ができます。送受信機本体と違う位置にアンテナを設置して電波を遠くまで送受信しやすくできます。
送信アンテナと受信アンテナは同形状。





廊下などの遠くまで繋がった空間にアンテナを設置して電波を受信機に届きやすくできます
廊下などの遠くまで繋がった空間にアンテナを設置して電波を受信機に届きやすくできます
同一建物内で同一階なのに壁が電波を遮断して電波が通らない場合。
建物内の廊下などの遠くまで繋がった空間にアンテナを設置して遠くまで届きやすくできます。





別の建物間で通信を行う場合。
建物自体の壁に電波が遮断されます。送信側のアンテナと受信側のアンテナを屋外に設置してお互いに見通しの利く位置関係にできると別棟間でも電波を通信しやすくできます
特定小電力無線送信機のアンテナと受信機のアンテナを屋外に設置してお互いに見通しの利く位置関係にできると別棟間でも電波を通信しやすくできます





特定小電力無線独立アンテナの外観。送信アンテナと受信アンテナは形状は同じです
独立アンテナ
独立アンテナの外観。送信アンテナと受信アンテナは形状は同じです。
送受信機本体と独立アンテナは有線ケーブルで繋ぎます。
接続ケーブルの長さの標準4m。10mを選択する事もできます。
※アンテナと巻いてある接続ケーブルの写真。



特定小電力無線装置の独立アンテナの土台にはマグネットベースが付いています
独立アンテナの土台にはマグネットベースが付いています
金属面に接着用の磁石が内蔵されています。
